Канат ТУ 14-178-462-2004 | Канат спиральный | Канат 1х7, 1х19

ТУ 14-178-462-2004
Спиральный канат 1х7 и 1х19

Канат спиральный 1х7Канат спиральный 1х19Канат спиральный 1х37

Информация о канате:

Канат данного типа используется как сердечник для неизолированных проводов воздушных линий электропередач

Конструкция каната:

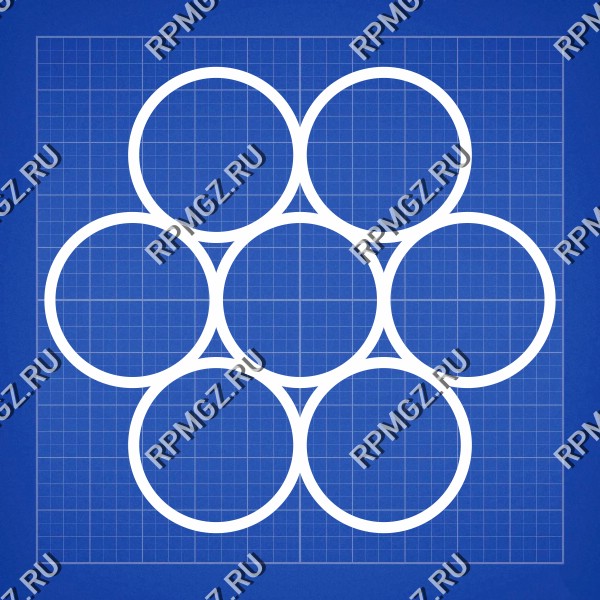

1х7(1+6) – тип 1
1х19(1+6+12) – тип 2
1х37(1+6+12+18) – тип 3

Информация о канате:

Канаты выпускаются трёх типов в зависимости от конструкции: 1 – конструкции 1х7, 2 – конструкции 1х19, 3 – конструкции 1х37. Изделия изготавливаются из оцинкованной проволоки по ГОСТ 9850-72.



Конструкция каната

Диаметр каната, мм

Диаметр стальной проволоки, мм

Условное обозначение каната

Расчетная масса 1000 м каната, кг

1х7(1+6)

5,6

1,85

С 0/19-оц

147

С 0/18-оц

5,8

1,92

С 0/20,4-оц

160

6

2

С 0/22-оц

173

6,3

2,1

С 0/24-оц

190

6,6

2,2

С 0/26-оц

209

С 0/27-оц

7

2,3

С 0/29-оц

228

С 0/30-оц

7,2

2,4

С 0/32-оц

250

7,5

2,5

С 0/34-оц

269

7,6

2,51

С 0/34,6-оц

272

8

2,65

С 0/39-оц

302

8,4

2,8

С 0/43-оц

337

8,9

2,95

С 0/51-оц

375

9,2

3,05

С 0/56-оц

400

9,6

3,2

С 0/48-оц

441

10,2

3,4

С 0/64-оц

498

10,3

3,43

С 0/64,8-оц

508

10,5

3,5

С 0/67-оц

528

1х19(1+6+12)

10,5

2,1

С 0/66-оц

517

11

2,2

С 0/72-оц

567

12

2,5

С 0/93-оц

732

1х37(1+6+12+18)

15,4

2,2

С 0/141-оц

1106

18,55

2,65

С 0/204-оц

1601
